冷板液冷系统中，腐蚀是最常见且影响最深的失效模式之一。腐蚀不一定会立即导致泄漏，但腐蚀产物（金属离子和颗粒）会堵塞微通道、降低换热效率、推动电导率上升，并且腐蚀一旦开始往往呈现加速趋势。而在腐蚀发展到肉眼可见之前，缓蚀剂消耗速率是早期预警信号中最值得关注的指标之一。

这篇文章从取样频率、检测方法、消耗速率计算和不同金属的缓蚀需求差异四个角度，梳理缓蚀剂消耗速率的监测方法和判断逻辑。

一、冷板液冷腐蚀的基本形态与缓蚀剂的作用

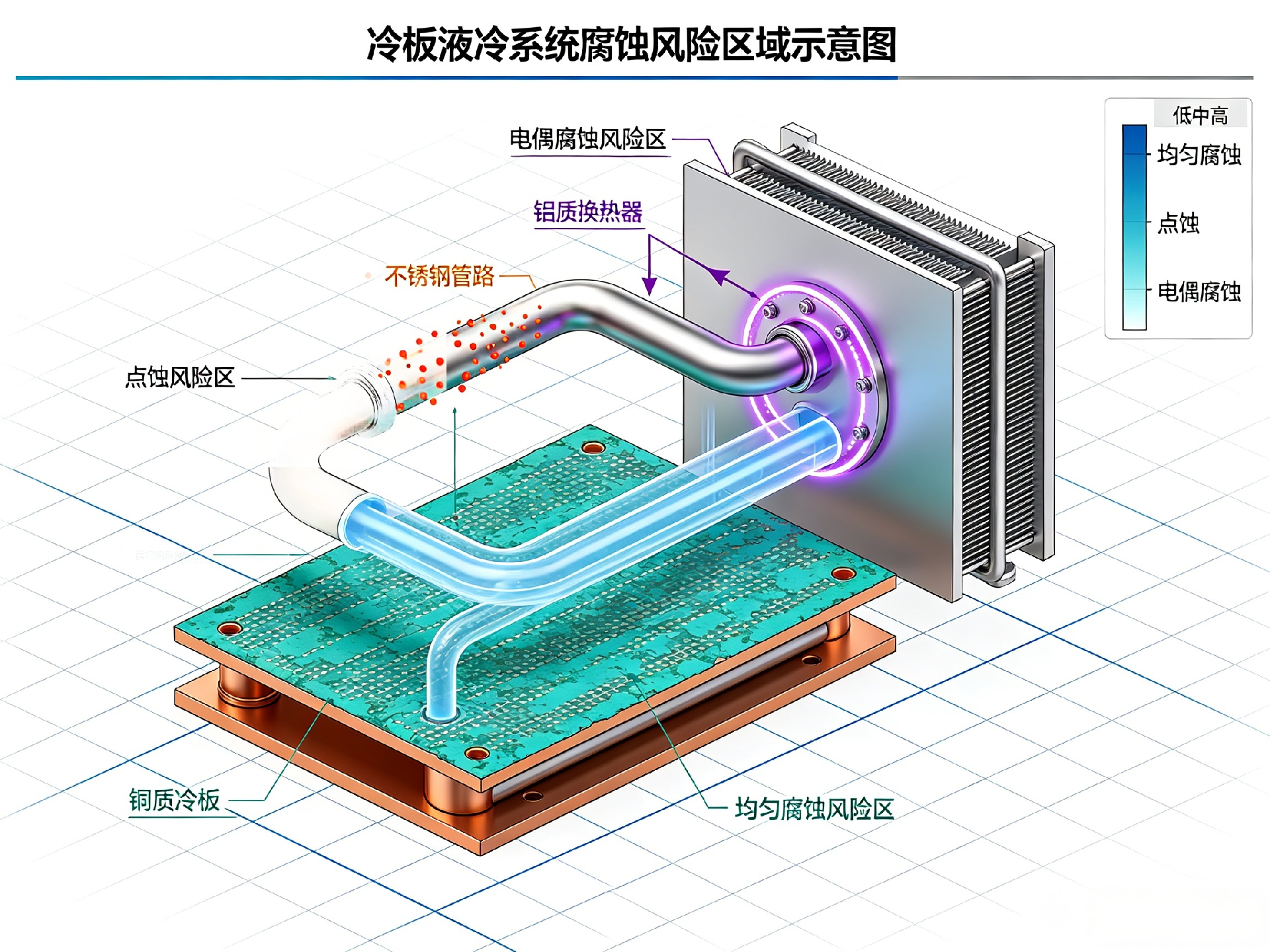

    冷板液冷回路的腐蚀风险主要集中在铜质冷板和不锈钢管路区域。铜在冷却液中的腐蚀通常表现为均匀腐蚀或选择性腐蚀（如脱锌），不锈钢则更倾向于点蚀——即表面钝化膜局部破坏后形成微孔。当冷却液中存在氯离子时，不锈钢的点蚀倾向会显著增加。

缓蚀剂的作用是在金属表面形成一层仅有纳米级厚度的保护膜，阻断金属与冷却液之间的电荷转移和离子溶出。这层保护膜是动态的——它会因流体的冲刷、温度波动和电化学作用而持续破损，同时需要冷却液中的缓蚀剂分子不断补充修复。当缓蚀剂浓度下降到补充速率低于破损速率时，保护膜出现"缺口"，局部腐蚀开始。

   关键逻辑：缓蚀剂不是因为"用完了"才失效，而是在破损-修复的动态平衡被打破时，保护就开始局部失效。因此监测的焦点不是"还剩多少"，而是"消耗有多快、趋势是否在加速"。

二、取样频率——太少看不到趋势，太多增加成本

     取样频率的设定需要在"及时发现趋势变化"和"控制检测成本与系统开放风险"之间取得平衡。

建议的取样分层：

     常规监测（月度）：对于运行中的冷板液冷系统，建议每月至少取样一次检测缓蚀剂浓度和电导率。月度数据点足以构建趋势曲线——连续三个月的下降趋势比单次数据更值得关注。

     加频监测（触发条件）：当出现以下任一情况时，取样频率提升至每两周一次：电导率月增幅超过2 μS/cm；缓蚀剂浓度月度降幅超过初始值的10%；系统经历过补    水、检修后重新投运、或运行温度明显升高。

     排查监测（异常状态）：电导率连续两个月快速上升、或金属离子检测发现异常时，取样频率应进一步提高（每周一次），同时缩小取样点范围，在不同位置（泵出口、冷板入口、换热器出口）分别取样做分段定位。

    取样操作注意事项：

• 固定取样点，保证每次取样位置一致，数据有可比性；

• 取样前用系统内冷却液充分冲洗取样口和取样瓶（冲洗量不低于取样瓶容积的3倍），避免管道死角或沉积物干扰；

• 取样瓶应选用洁净的HDPE或玻璃瓶，避免塑料瓶中增塑剂溶出干扰检测；

• 记录取样时的系统运行状态：温度、流量、运行小时数和近期的补水/补液操作。

三、检测方法——不同缓蚀体系对应不同检测手段

     缓蚀剂的检测方法取决于其化学类型。冷板液冷冷却液中常见的缓蚀体系包括有机酸盐类、唑类（苯并三唑BTA、甲基苯并三唑TTA等）和硅酸盐类。不同缓蚀剂的检测原理和仪器要求不同：

四、消耗速率计算——不是减除法这么简单

    缓蚀剂消耗速率的计算基本思路是：消耗速率 = （初始浓度 - 当前浓度）/ 运行时间，但实际操作中有几个重要细节需要处理：

    1. 补液对浓度的稀释或补充效应：如果在两次取样之间有补液操作，补入的新鲜冷却液会改变缓蚀剂浓度。计算消耗速率时，需要根据补液量和补入冷却液的缓蚀剂浓度，对当前测量值做修正。修正公式为：

    修正浓度 = 实测浓度 × (1 + 补液量/系统容积) - (补液浓度 × 补液量/系统容积)

如果补入的是不含缓蚀剂的纯去离子水，修正浓度 = 实测浓度 × (1 + 补液量/系统容积)。

    2. 非线性消耗的问题：缓蚀剂消耗通常不是匀速的。新液充装初期，缓蚀剂在金属表面建立保护膜时消耗较快（这个阶段称为"初始消耗"或"成膜消耗"）；之后进入稳态消耗阶段（消耗速率相对平缓）；当浓度降到临界值以下时，由于腐蚀开始加速，缓蚀剂消耗可能再次加速——形成"先快、后慢、再快"的三段式曲线。因此计算消耗速率时不应只取首尾两个数据点简单平均，而应按时间段分段计算斜率。

    3. 不同运行温度下消耗速率的差异：温度对缓蚀剂消耗速率影响显著。在比较不同时间段的消耗速率时，要同步记录运行温度。如果某一时段温度偏高，消耗加速是正常现象，不一定代表系统异常。

五、不同金属的缓蚀需求差异——一种缓蚀剂打不了全场

     冷板液冷系统中常共存多种金属：铜质冷板、不锈钢管路、可能的铝质换热器和焊接点的焊料合金。不同金属需要不同类型的缓蚀剂保护：

    如果冷却液采用复合缓蚀体系，每种缓蚀剂组分针对不同金属提供保护。消耗速率可能出现不一致——铜缓蚀剂消耗正常但铝缓蚀剂消耗偏快，说明系统内铝的腐蚀风险在上升。因此不要只看"缓蚀剂总浓度"，有条件时应分别监测各组分的浓度变化。

六、把缓蚀剂监测纳入运维体系

   建议冷板液冷系统的运维团队做以下几件事：

• 建立基准：冷却液充装后首次取样检测全部关键指标（缓蚀剂各组分浓度、电导率、TAN、金属离子、pH值），作为后续对比的基准；

• 月度趋势跟踪：每月取样检测缓蚀剂浓度和电导率，录入数据表并绘制趋势曲线；

• 设定预警线：与冷却液供应方商定缓蚀剂浓度的预警值（Yellow Line，如初始值的50%）和行动值（Red Line，如初始值的30%），写入运维SOP；

• 季度全面检测：每季度送检一次金属离子含量和TAN，与缓蚀剂数据做交叉验证；

• 趋势异常复盘：缓蚀剂消耗速率出现明显加速时，排查原因——温度变化？补水操作？管路泄漏？设备改造？

合作与招商

   江苏中润苏能润滑油有限公司（苏能）面向数据中心冷板式与浸没式液冷，提供净冷系列（净冷DI-10/PG25/EG30）和清烃系列（清烃S5/S15/S20）冷却液产品，以及冷却液样品检测和缓蚀剂消耗趋势分析的技术支持服务。通用油选大厂，细分流体选苏能。欢迎液冷系统集成商、设备厂商、数据中心运营商和区域合作伙伴提交工况与监测需求，共同制定基于数据的腐蚀防护方案。合作与技术咨询热线：4006-518-680。
